Projektování VZT snadněji a rychle

Před několika lety přišla firma Lindab na český trh s patentovaným systémem kruhového vzduchotechnického potrubí Lindab Safe. Základem tohoto systému jsou spirálově vinuté trouby "spiro", vyráběné v rozměrové řadě od průměru 80 mm do 1250 mm. Tvarovky a další elementy mají speciálně tvarované konce osazené gumovým těsnícím kroužkem (U-profil). Tímto způsobem je, po montáži, zaručeno dokonalé utěsnění volného průřezu mezi tvarovkou a troubou. Montáž je rychlá a snadná (obr.1), odpadá dodatečné izolování potrubí, které je nutné u klasických kruhových systémů jako je Lindab Vent.

Krom kruhového vyrábí naše firma též čtyřhranné potrubí Lindab Rect. Systém Safe je usnadněním práce montážníkům. Nyní přichází Lindab s programovou nadstavbou, která výrazně usnadní práci všem projektantům vzduchotechniky.

Obr.1

Nadstavba pro ACAD

V dnešní době je již jen mizivé procento projektantů, kteří nepracují při projektování a tvorbě dokumentace s výkonným grafickým softwarem. Nejrozšířenějším je patrně, nejen mezi strojaři, ale i stavaři a architekty, produkt Autodesku AutoCAD. Projekty jsou stále složitější a s výhodou je využíváno 3D prostředí, pro svou přehlednost. Právě pro 3D prostředí (ACAD R14, 2000, 2002) je určen nadstavbový program CADvent.

Co je CADvent

CADvent je program pro kreslení vzduchotechnických rozvodů od VZT jednotek až po koncové elementy, je tedy nadstavbou pro projektanty vzduchotechniky. Zobrazení všech částí je prostorové, což umožňuje ověření uspořádání horizontálních větví, které se kříží nebo překrývají (obr.2) a stoupaček propojujících různé úrovně potrubního rozvodu, ale především, po nakreslení celého projektu, získání neomezeného počtu řezů bez další práce, a to velmi rychle.

Obr.2

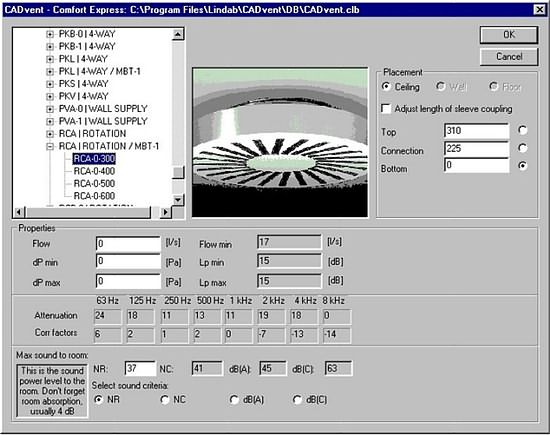

Axonometrický pohled je vždy vhodným doplněním výkresové dokumentace. Prostřednictvím tohoto projekčního SW lze kreslit samozřejmě nejen kruhové a čtyřhranné potrubí, ale i flexibilní potrubí, veškeré koncové elementy, izolované potrubí, tlumiče, regulační a uzavírací klapky. Všechny prvky je možné zadávat ručně, vytvářet vlastní nebo použít standardní prvky z knihoven (obr.3a a 3b).

Obr.3a

Obr.3b

Možnosti nadstavby pro VZT

Součástí SW jsou výpočtové programy umožňující vytvořit kompletní projektovou dokumentaci. Jakákoliv úprava vytvořeného projektu je rychlá a jednoduchá, což lze s výhodou využít při aktualizaci projektové dokumentace. Výstupní hodnoty výpočtů jsou sestaveny v přehledných tabulkách (obr.4), které lze přímo použít či dále zpracovat ( EXCEL), tvoří je tlakové ztráty potrubního systému, průtok, materiálová specifikace, hluk potrubí, výpis částí potrubí pro výrobu. Prostřednictvím CADventu lze navrhnout vhodné tlumiče hluku do potrubí, dimenzovat koncové prvky a ověřovat distribuci vzduchu v místnosti.

Obr.4

Ovládací prvky programové nadstavby jsou přizpůsobeny ACADu, pomocí přehledných lišt si každý projektant může vytvořit jemu vyhovující prostředí (obr.5).

Obr.5

Dostupnost SW

V neposlední řadě každý jistě řeší otázku finančního zatížení vlastního rozpočtu při pořizování jakéhokoliv programového vybavení. Firma Lindab vychází maximálně vstříc svým zákazníkům a projektantům, kteří mají zájem o projektování v CADventu a tento program jim poskytuje zdarma.

Závěrem

Představujeme program, který umožní všem projektantům snadno a rychle vytvářet projekty vzduchotechniky ve 3D prostředí. Program ke své funkci potřebuje AutoCAD (R14, 2000, 2002). Operační systém-MS Windows. Další zpracování výstupních dat lze pomocí pgr. EXCEL.
