Stavebnicový systém odvodu spalin od kotlů GRUPPO IMAR

12.11.2008
Firemní

Stavebnicový systém odvodu spalin od kotlů GRUPPO IMAR se vyznačuje tím, že lze vyřešit prakticky všechny případy pro odvod spalin, zejména pak ty případy, kdy nevyhovuje stávající komín, který vyžaduje rozsáhlou opravu, sanaci apod.

Systém odvodu spalin a přívodu vzduchu je realizován v rozměrech (Ø 70mm nebo koaxiální 70/125mm) a umožňuje řešení jak ve směru vertikálním tak horizontálním až do celkové délky (cca 50m).

Plynový kotel se po provedené instalaci odvodu spalin a přívodu vzduchu seřizuje podle podkladů výrobce na jeho optimální provoz v těchto podmínkách. K dispozici jsou 3 základní systémy přívodu vzduchu a odvodu spalin

  • Systém 1 - Nasávání vzduchu a odvod spalin vnějším, vnitřním komínovým průduchem budovy s vyústěním na stěnu, střechu nebo kombinovaně
  • Systém 2 - Odvod spalin vnitřní komínovým průduchem budovy s vyústěním na střechu, terasu nebo do komínového nástavce
  • Systém 3 - Nasávání vzduchu a odvod spalin vnitřní komínovým průduchem budovy s vyústěním na střechu, terasu nebo do komínového nástavce

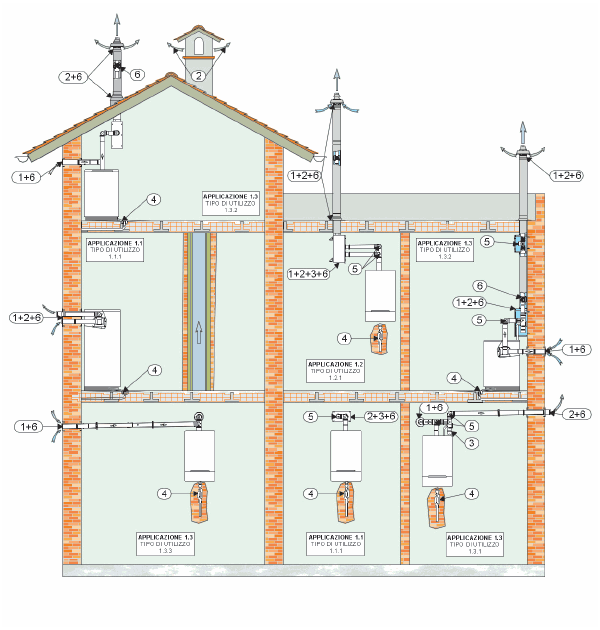

Systém č.1

Nasávání vzduchu a odvod spalin vnějším, vnitřním komínovým průduchem budovy s vyústěním na stěnu, střechu nebo kombinovaně

Systém č.1 se dělí na 3 aplikace s příslušnými typy použití:

Aplikace 1.1: Nasávání vzduchu a odvod spalin přes stěnu.

TYP POUŽITÍ 1.1.1
  1. Nasávání vzduchu a odvod spalin jednou koncovkou přes stěnu.

Aplikace 1.2: Nasávání vzduchu a odvod spalin na střechu.

TYP POUŽITÍ 1.2.1
  1. Nasávání vzduchu a odvod spalin koaxiální koncovkou na střechu.

Aplikace 1.3: Nasávání vzduchu stěnu a odvod spalin přes stěnu, střechu nebo komín.

TYP POUŽITÍ 1.3.1
  1. Nasávání koncovkou přes stěnu.
  2. Odvod koncovkou přes stěnu.
TYP POUŽITÍ 1.3.2
  1. Nasávání koncovkou přes stěnu.
  2. Odvod koncovkou na střechu.
TYP POUŽITÍ 1.3.3
  1. Nasávání koncovkou přes stěnu.
  2. Odvod do komínu.

Řešení:

1 Nasávaní vzduchu pro hoření
2 Odvod spalin
3 Sběr kondenzátu spalin
4 Připojení na vodovodní odpad
5 Kontrolní otvory pro odběr vzorků spalovacího vzduchu a spalin
6 Tepelní dilatační člen komínového systému od stěn budovy

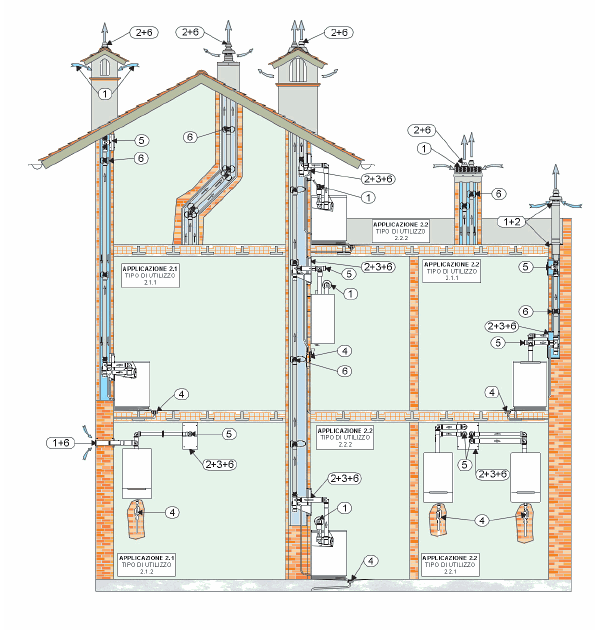

Systém č.2

Odvod spalin vnitřní komínovým průduchem budovy s vyústěním na střechu, terasu nebo do komínového nástavce

Systém č.2 se dělí na 2 aplikace s příslušnými typy použití:

Aplikace 2.1: Komínovým průduchem s nasáváním vzduchu a potrubím pro odvod spalin, pro jediný spotřebič.

TYP POUŽITÍ 2.1.1
  1. Nasávání komínovým průduchem.
  2. Odvod potrubím se soupravou na sběr kondenzátu.
TYP POUŽITÍ 2.1.2
  1. Nasávání koncovkou stěnu.
  2. Odvod potrubím se soupravou na sběr kondenzátu.

Aplikace 2.2: Komínovým průduchem s nasáváním vzduchu pro více spotřebičů s odvodem spalin samostatnými potrubími.

TYP POUŽITÍ 2.2.1
  1. Nasávání komínovým průduchem
  2. Odvod samostatnými potrubími se soupravou na sběr kondenzátu.
TYP POUŽITÍ 2.2.2
  1. Nasávání koncovkou stěnu.
  2. Odvod samostatnými potrubími se soupravou na sběr kondenzátu.

Řešení:

8 Odvod spalin
9 Sběr kondenzátu spalin
10 Připojení na vodovodní odpad
11 Kontrolní otvory pro odběr vzorků spalovacího vzduchu a spalin
12 Tepelní dilatační člen komínového systému od stěn budovy

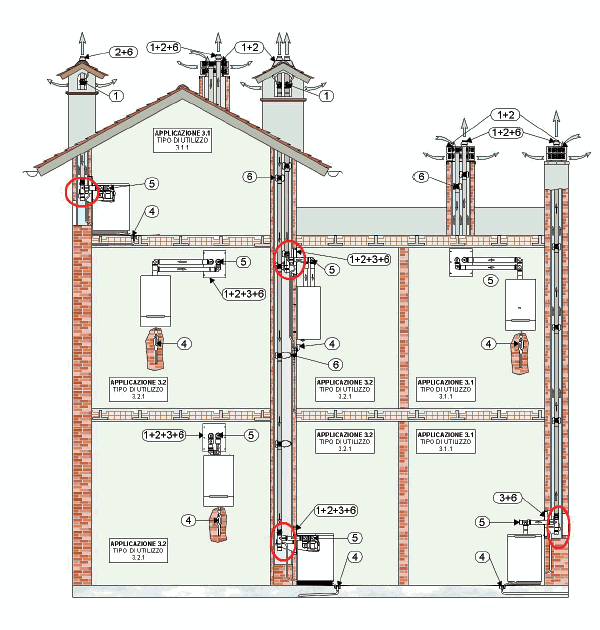

Systém č.3

Nasávání vzduchu a odvod spalin vnitřní komínovým průduchem budovy s vyústěním na střechu, terasu nebo do komínového nástavce

Systém č.3 se dělí na 2 aplikace s příslušnými typy použití:

Aplikace 3.1: Komínovým průduchem s potrubím pro nasávání vzduchu a odvod spalin, pro jediný spotřebič.

TYP POUŽITÍ 3.1.1
  1. Nasávání potrubím se soupravou na sběr kondenzátu.
  2. Odvod potrubím se soupravou na sběr kondenzátu.

Aplikace 3.2: Společným komínovým průduchem se samostatnými potrubími pro nasávání vzduchu a odvod spalin pro více spotřebičů.

TYP POUŽITÍ 3.2.1
  1. Nasávání samostatnými potrubími se soupravou na sběr kondenzátu.
  2. Odvod samostatnými potrubími se soupravou na sběr kondenzátu.

Řešení:

1 Nasávání vzduchu pro hoření
2 Odvod spalin
3 Sběr kondenzátu spalin
4 Připojení na vodovodní odpad
5 Kontrolní otvory pro odběr vzorků spalovacího vzduchu a spalin
6 Tepelný dilatační člen komínového systému od stěn budovy
