LOGOtherm - koncepce tepla pro budoucnost

Systémy LOGO dodávané firmou MEIBES s.r.o. jsou již delší dobu známy na českém trhu. Jedná se o bytové stanice, které zajišťují regulaci vytápění v bytě podle referenční místnosti, decentralizovanou přípravu TUV a měření spotřeby energie na každou bytovou jednotku zvlášť.

LOGOtherm je celkový systém dodávky těchto stanic od nalezení koncepčního řešení pro investora, přes projekci, dodávku až po služby spojené s uváděním do provozu a servisem.

Tato koncepce bude poprvé představena na mezinárodní výstavě AQUATHERM 2000, kde bude možné se s ní seznámit od 21.11 do 25.11. na stánku č. 043 v hale J+K.

Základním prvkem systému jsou bytové stanice. Funkce bytové stanice bude popsána na typu TAG. Tato stanice zajišťuje individuální etážové vytápění, decentralizovanou přípravu TUV a měření spotřeby energie na každou bytovou jednotku.

Řízení okruhu ÚT:
Topná voda je vedena přes stanici TAG přímo do topného bytového okruhu. Bytový okruh je regulován podle referenční místnosti a ostatní místnosti jsou pak doregulovány termostatickými ventily. Termopohon je umístěn na zpětném vedení z bytového okruhu a propojen s pokojovým regulátorem, který může být variantně zvolen od termostatu, přes denní regulátor po elektronický týdenní regulátor. Je možný i pozdější přechod z termostatu na vyšší typ regulátoru.

Příprava TUV:
Je realizována průtokovým ohřevem v nerezovém výměníku. Příprava je řízena proporcionálním tlakovým regulátorem. Tento regulátor je umístěn před vstupem do výměníku a TUV se připravuje pouze ve chvíli jejího odběru. Při nulovém odběru TUV je výměník schladlý a nedochází tak k energetickým ztrátám z dohřevu TUV a připravovaná TUV je vždy hygiencky čistá bez přítomnosti bakterií. Připravenost stanice k ohřevu TUV mimo topnou sezónu je zajištěna termostatickým cirkulačním můstkem. Tento můstek je umístěn na vstupu do stanice na straně topné vody a udržuje u stanice minimální potřebnou teplotu pro ohřev TUV v přívodní trubce stoupačky topné vody. Tím, že nedochází k ohřevu TUV ve výměníku při nulovém odběru, se podstatně snižuje tvorba vápenných usazenin.
Termostatický regulátor na výstupu TUV z výměníku udržuje konstatní výstupní teplotu TUV při proměnlivé teplotě topné vody 65°C - 90°C. Je tedy možné vstupní teplotu topné vody regulovat ekvitermně.
Při přípravě TUV uzavře proporcionální regulátor okruh ÚT a příprava TUV je tak 100% upřednostněna.

Měření spotřeby tepla:
Spotřebované teplo jak na ÚT, tak na TUV je měřeno elektronickým měřičem tepla. Měřič má integrovanou kabelovou schránku a umožňuje tak instalaci vyhodnocující jednotky až do vzdálenosti 1,5 m od stanice. Vyhodnocující jednotka má kompletní nabídku funkcí s paměťmi pro stanovený den odečtu a kumulované hodnoty tepelné energie. Autonomní provoz s napájením bateriemi s minimální životností 8 let.


Přehled systému a dodávaných variant

LOGO - systémy vytápění
Horizontální rozvod - centrální stoupačky - decentralizovaná příprava čerstvé TUV

Systém rychlé montáže od zdroje tepla až po topná tělesa. Topení a TUV z jedné stoupačky. Potřebě přizpůsobené, individuálně regulované a měřené teplo.

LOGO - Blok
Srdce všech stanic s decentralizovanou přípravou čerstvé TUV.

Jednotka deskového výměníku z ušlechtilé oceli, hydraulický proporcionální ventil (PM-3) se 100% upřednostněním přípravy TUV, připojovací koleno, ventil pro zaškrcení průtoku studené vody, odvzdušnění.


1 LOGOPACK Stoupačkový systém
klikněte pro větší obrázek (21 kB)
větší obrázek
  • Topení a TUV z šachty
  • Pro starou zástavbu a novostavby, instalace do výklenků nebo v šachtách
  • Předizolované stoupačky z vlnitých trubek z ušlechtilé oceli umožňují vynechat kompenzátory
2 Jednotka pro přípravu TUV - VODNÁŘ
klikněte pro větší obrázek (28 kB)
větší obrázek


  • Výhodná alternativa k běžné přípravě TUV
  • Stanice vhodná zvláště pro rekonstrukce
  • Malá a kompaktní, proto ji lze použít také pod dřezy a při instalaci na stěnu
3 Stanice TAG ORION
klikněte pro větší obrázek (15 kB)
větší obrázek
  • Bytová stanice pro regulaci vytápění, decentralizovanou přípravu TUV a měření spotřeby tepla - montáž na stěnu
4 Stanice TG - SATURN, URAN, PLUTO, BLÍŽENCI, VÁHY, JUPITER
klikněte pro větší obrázek (27 kB)
větší obrázek


  • Kompaktní stanice pro byty nebo rodinné domky
  • Varianty stanic pro zvýšené požadavky na výkon a komfort
  • Samostatně připojitelné lišty pod omítku nebo na omítku pro rychlou a bezpečnou montáž
5 Nástěnné tlakově závislé a
nezávislé stanice pro malé objekty ŠTÍR, SKOPEC, MARS
klikněte pro větší obrázek (24 kB)
větší obrázek
  • Pro přímé a nepřímé zásobování rodinných domků pro 1 nebo více rodin tepelnou energií z primárního okruhu (do 20 kW)
  • Příprava TUV pomocí LOGO - Blok na průtočném principu nebo alternativně s připojením zásobníku TUV

6 Měření a regulace
klikněte pro větší obrázek (46 kB)
větší obrázek


klikněte pro větší obrázek (6 kB)
větší obrázek


klikněte pro větší obrázek (40 kB)
větší obrázek
  • Příslušenství pro bytové stanice na měření spotřeby tepelné energie, spotřeby vody a regulaci bytových topných okruhů
  • Systém dálkového odečtu dat M-Bus
7 Ostatní příslušenství
klikněte pro větší obrázek (53 kB)
větší obrázek

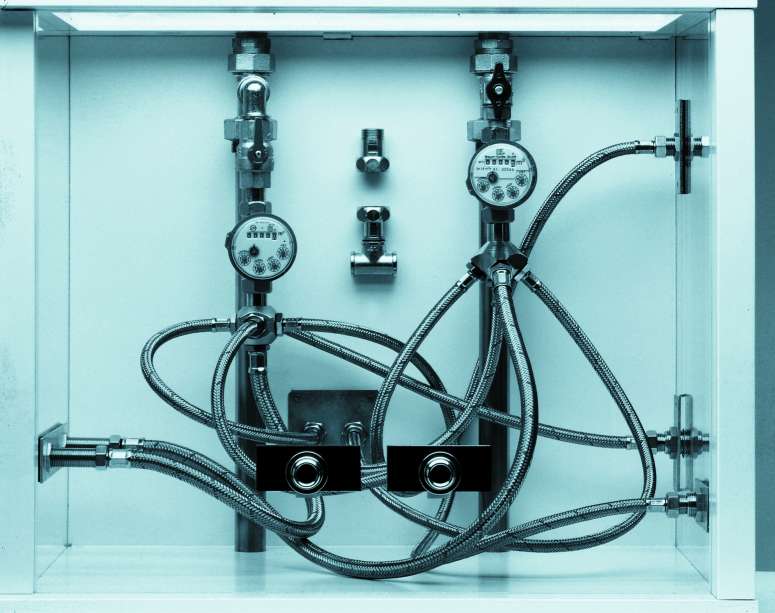

  • Vodní pavouk - systém rozvodu SV a TUV
  • Rozdělovače a sběrače k bytovým stanicím
  • Regulační a měřící uzly pro ÚT
8 9 10 ROZDĚLOVAČE, STABILIZÁTOR KVALITY OS, TOPNÉ OKRUHY
klikněte pro větší obrázek (30 kB)
větší obrázek


Systém velkých rozdělovačů v součinnosti se stabilizátorem kvality s hydraulickou výhybkou, velké rozdělovače a čerpadlové skupiny zajišťují potřebě odpovídající, bezporuchové a přehledné rozvody u zdroje tepla.
Stabilizátor kvality je speciálně vybaven 4 funkcemi:
  • hydraulická výhybka,
  • odlučovač vzduchu a plynů,
  • zachycovač nečistot a kalů,
  • magnetitový odlučovač.
  • STABILIZÁTOR KVALITY OS

    Pro bezproblémový provoz a zvýšení životnosti doporučujeme instalovat STABILIZÁTOR KVALITY OS ke všem systémům LOGO.

    Instalací STABILIZÁTORU MEIBES získáte na systém LOGO 1 rok záruky navíc (platí pro systémy LOGO instalované po 1.11.2000).

    Reference
    V České republice bylo bytovými stanicemi LOGO firmy MEIBES vybaveno více než 1 700 bytů.

    Bytový komplex Majdalenky v Brně. 359 bytů.


    Bytová stanice - pohled do instalační šachty.

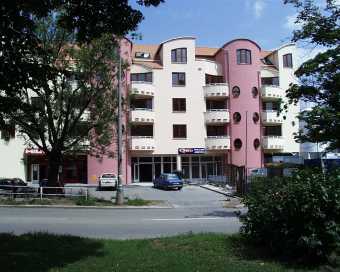

    Bytový dům s 31 byty.

    Bytová stanice TAG 26 OH - instalace v koupelně.
