TZB-2004: Energetické hodnocení budov
Příspěvek byl přednesen na odborné konferenci TZB-2004 v rámci doprovodného programu Aqua-therm Praha 2004 - Zemní plyn pro vytápění - správné řešení. Energetický průkaz a energetický štítek budovy umožňuje porovnávat jednotlivé budovy z hlediska kvality tepelných izolací a tím i předpokládaných nároků na energii potřebnou pro vytápění, ovšem za předpokladu, že jsou zpracovávány podle jednotných kritérií.
V dnešní době nejsou náklady na vytápění zanedbatelnou složkou rodinného i firemního rozpočtu, a proto bude mít takovéto hodnocení význam nejen jako informace pro uživatele objektu, ale postupně se jistě stane vítaným nástrojem při hodnocení budovy při sjednávání nájmu, při jednání o koupi domu i při zadávání projektů novostaveb či vlastních realizací a nebo při prostém oceňování budov, které se dál používá k různým účelům.
Sdružení Energy Consulting
|
|
HISTORIE
Hodnocení potřeby energie na vytápění není novinkou, pouze dochází k jeho úpravám.
Povinnost hodnotit energetickou náročnost budov vyplývá ze směrnice Evropské unie z roku 1993
(SAVE 93/76/EWG podle KOM (87) 401) o snížení emisí skleník. plynů
|
Vývoj požadavků na tepelný odpor vnějších zdí
Předpisy upravující hodnocení budov
|
POZOR!
Při hodnocení dle vyhlášky 291/2001 Sb. je nutné vycházet z tzv. smluvních podmínek, tedy z topného období 242 dnů a vnější průměrné teploty během topného období 3,8 °C.
Vytápí se vždy 24 hodin denně.
Pozor na reálnost výpočtu! Nesmí být opomíjeny tepelné mosty!!!
Porovnání hodnocení z pohledu současných požadavků vyhlášky 291/2001 Sb.
|
Při přesném hodnocení budov je nutné se zabývat stavbou velmi podrobně. Na následujícím příkladu cihelné tvarovky SUPERTHERM je ukázáno, jaký rozdíl je například při chápání této tvarovky jako izotropního a nebo anizoltropního materiálu. V následných výpočtech je pak patrné, že v některých detailech tento rozdíl může vést k poklesu povrchových teplot o 1 °C, což může být rozhodující pro tvorbu plísní. Bohužel takto řešené tepelné mosty nejsou běžnou součástí projektů, což vede v mnoha případech k plesnivění interiérů a následným sporům mezi uživatelem, dodavatelem a projektantem, kde je chyba. Dobře projektově vyřešený detail vč. příslušných výpočtů může mnohé odstranit ještě před vlastní výstavbou.
Skica cihelné tvarovky typu Therm P+D
Tabulka vypočítaných ekvivalentních součinitelů tepelné vodivosti
Ukázka konkrétního detailu a vlivu anizotropie při výpočtu
Varianta Therm 190 mm Varianta bet. tvárnice 200 mm
+ 2x120 mm EPS +140 mm EPS

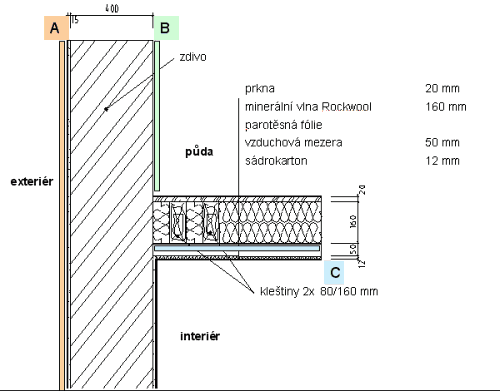

Styk štítového zdiva v podkroví s tepelnou izolací v úrovni kleštin
Zdivo | A | B | C | Y W m-1 K-1 |
Qsi,min °C |
|
01 | Therm tl. 400 mm | 0 | 0 | 0 | 0,14 | 16,86 |
02 | Therm tl. 400 mm | 0 | 0 | 50 | 0,10 | 16,96 |
03 | Therm tl. 400 mm | 0 | 0 | 80 | 0,09 | 17,04 |
04 | Therm tl. 400 mm | 0 | 0 | 120 | 0,08 | 17,14 |
05 | Therm tl. 400 mm | 0 | 0 | 160 | 0,08 | 17,21 |
06 | Therm tl. 400 mm | 50 | 0 | 0 | 0,15 | 17,30 |
07 | Therm tl. 400 mm | 80 | 0 | 0 | 0,15 | 17,45 |
08 | Therm tl. 400 mm | 120 | 0 | 0 | 0,15 | 17,60 |
09 | Therm tl. 400 mm | 160 | 0 | 0 | 0,15 | 17,70 |
10 | Therm tl. 400 mm | 0 | 50 | 0 | 0,14 | 16,93 |
11 | Therm tl. 400 mm | 0 | 80 | 0 | 0,14 | 16,97 |
12 | Therm tl. 400 mm | 0 | 120 | 0 | 0,13 | 17,04 |
13 | Therm tl. 400 mm | 0 | 160 | 0 | 0,13 | 17,14 |
14 | Therm tl. 400 mm | 0 | 160+ | 0 | 0,12 | 17,17 |
15 | Therm tl. 400 mm | 160 | 160+ | 160 | 0,07 | 18,42 |
16 | Porotherm P+D tl. 365 mm | 0 | 0 | 0 | 0,15 | 16,31 |
17 | S.herm STI 44 IZOTROP. | 0 | 0 | 0 | 0,12 | 17,84 |
18 | S.therm STI 44 ANIZOTR. | 0 | 0 | 0 | 0,21 | 16,48 |
19 | S.therm 49 P+D | 0 | 0 | 0 | 0,14 | 17,22 |
20 | Plynosilikát tl. 375 mm | 0 | 0 | 0 | 0,16 | 15,93 |
21 | EPS + Therm tl. 190 mm | 120 | 0 | 0 | 0,25 | 15,04 |
22 | EPS + Therm tl. 190 mm | 160 | 0 | 0 | 0,25 | 15,29 |
23 | Rockwool+Therm 190 mm | 120 | 0 | 0 | 0,25 | 15,11 |
24 | Rockwool + Therm 190 mm | 160 | 0 | 0 | 0,25 | 15,35 |
25 | EPS+Therm 190 ANIZOTR. | 120 | 0 | 0 | 0,28 | 14,70 |
26 | EPS+Therm 190 ANIZOTR. | 160 | 0 | 0 | 0,28 | 14,94 |
27 | Rockwool+Therm 190 ANIZ. | 120 | 0 | 0 | 0,28 | 14,76 |
28 | Rockwool+Therm 190 ANIZ. | 160 | 0 | 0 | 0,29 | 14,99 |
29 | EPS+Therm 190 ANIZOTR. | 120 | 120 | 0 | 0,21 | 16,06 |
30 | EPS+Therm 190 ANIZOTR. | 160 | 120 | 0 | 0,21 | 16,51 |
31 | Rockwool+Therm 190 ANIZ. | 120 | 120 | 0 | 0,21 | 16,18 |
32 | Rockwool+Therm 190 ANIZ. | 160 | 120 | 0 | 0,20 | 16,62 |
33 | IzoPlus (3 + 10 +17) | 0 | 0 | 0 | 0,42 | 12,68 |
34 | IzoPlus (3 + 10 +17) | 0 | 50 | 0 | 0,32 | 14,49 |
35 | IzoPlus (3 + 10 +17) | 0 | 80 | 0 | 0,30 | 14,82 |
36 | IzoPlus (3 + 10 +17) | 0 | 120 | 0 | 0,28 | 15,11 |
37 | IzoPlus (3 + 10 +17) | 0 | 160 | 0 | 0,26 | 15,34 |
38 | Bet. tvárnice+140 mm EPS | 0 | 0 | 100 | 0,10 | 18,22 |
39 | Bet. tvárnice+140 mm EPS | 0 | 140 | 100 | 0,10 | 18,20 |
Požadavky na Energetické hodnocení budov
|
Možné použití hodnocení budov
Budovu hodnotíme proto, abychom o ní něco věděli, stejně jako u aut požadujeme znalosti o spotřebě.
|
Budovu hodnotíme pro minimalizaci nákladů na vytápění a pro minimalizaci dopadů na životní prostředí.
|
Na následujících termogramech jsou patrné nedostatky reálných staveb. První tři obrázky dokumentují jednu novostavbu s lehkým stropem a problémy s infiltracemi. Toto je, bohužel, velmi častý problém mnoha staveb, zejména podkroví rodinných domů, půdních vestaveb a podobně.
Další obrázek dokumentuje problém tepelného mostu u základů.
Na dalším obrázku je patrný tepelný most vzniklý elektrorozvodnou skříní.
Obrázek prezentující mezibytovou stěnu dokumentuje vliv provětrávání tepelné izolace. Chladný exteriérový vzduch proudí do mezibytové příčky, která je tím ochlazována. Místy je výsledkem, že exteiérové a interiérové prostředí od sebe odděluje pouze sádrokarton.
Další obrázek prezentuje obvyklé chyby vynecháním tepelné izolace v podkroví.
Předposlední obrázek prezentuje novostavbu bytového domu. Zde je nutné upozornit všechny budoucí majitele bytu v novostavbách, že firmy velmi intenzivně upozorňují na výbavu bytu, příslušenství a pod., bohužel jsem se v praxi nesetkal s tím, že by firmy prodávající byty garantovaly tepelně technické parametry bytů.
Posledním termogramem je pohled na zeď s balkonem v novostavbě rodinného domu. Jsou patrné spáry mezi cihelnými tvarovkami i nosníky, na nichž je uložen balkon.
Ukázka měření dřevěného lehkého stropu infrakamerou
Stejný strop ve viditelném spektru |
Stejný strop při vyvolání podtlaku (simulace větru v exteriéru) |
Ukázka vlivu tepelného mostu u špatně řešeného napojení základu a obvodové zdi |
Ukázka vlivu rozvodné elektro skříně na tepelné izolace |
Ukázka termovizního snímku mezibytové! stěny |
Ukázka pohledu na strop podkroví termovizí |
Novostavba bytového domu - v krajním bytě jsou plísně a má několikrát větší spotřebu energie než střední byt |
Novostavba rodinného domu - pohled na strop a zeď v interiéru, ukázka tepelných mostů I nosníky, které tvoří zároveň balkon |
Naše sdružení se již dlouho věnuje tepelným mostům, dvou a trojrozměrnému vedení tepla a tak je možné s námi tuto probdlematiku po předchozí dohodě konzultovat. Dá se tím předejít mnohým problémům, které pak pomáháme řešit soudní cestou.
