Centrální větrací jednotka se zpětným získáváním tepla

Na trhu se postupně objevují nové produkty firmy HELIOS zachycující moderní trendy na poli VZT, a to zpětné využívání odpadního tepla, minimální spotřeby el. energie apod.

Mezi těmito výrobky se stále více uplatňují tzv. KWL-jednotky, pro které je charakteristická forma konstrukce buď ležatá resp. stojící o různých výkonech viz následující.

Cenovou úrovní se jedná vlastně již o investici, která je ale jako u všech takovýchto rekuperačních přístrojů velmi rychle návratná.

KWL-CENTER se zpětným získáváním tepla

Nové nařízení o hospodaření s teplem, ekologické a ekonomické tlaky kladou velké požadavky na snížení spotřeby energie. Ve smyslu údržby stavebních objektů a kvality vzduchu je řízené centrální větrání téměř nezbytností. Nákladná tepelná izolace zůstane zachována a způsob úpravy vzduchu vede ve spojení se zpětným získáváním tepla ke snížení spotřeby energie.

Přehled výrobků - viz tab. 1

KWLC 350
Pro větrání bytů, max. objemový průtok 350 m3/h

  • Instalace
    Stojatý (KWLC 350 S.) nebo ležatý (KWLC 350 L.). Při montáži ke stropu je přístupný zdola.
  • Dohřev
    Elektrickým (KWLC 350 EH) nebo vodním ohřívačem (KWLC 350 WW)

KWLC 650
Pro větrání provozoven jako restaurací, kanceláří, obchodů, dílen atd. Maximální objemový průtok 650 m3/h.

  • Pro stojatou instalaci, s elektrickým ohřívačem. Přístroje odpovídají EN 60 335 vč. dodatku č. A 51.
  • Jednotka s vyššími i nižšími objemovými průtoky od 200 do 1200 m3/h a další provedení s vodním ohřívačem - na objednávku.

KWLC 1200

  • Elektrický dohřev typ KWLC 1200 SEH (stojící).
  • Jednotka s objemovými průtoky od 380 do 1200 m3/h standardně.

Technická data

KWLC 350
s elektrickým ohřívačem

s vodním ohřívačem
KWLC 650
s elektrickým ohřívačem
Pro montáž nastojato KWLC 350 SEH KWLC 350 SWW KWLC 650 SEH
Pro montáž naležato KWLC 350 LEH KWLC 350 LWW
Objemový průtok (pro stupně=) V m3/h 4=350 1=180/225/260 110* 4=350 1=180/225/260 110* 4=650 1=450 200*
Tepelný výkon 1 kW (elektrický) 1,2 kW1) 2 kW (elektrický)
Tepelná účinnost viz charakteristiky viz charakteristiky viz charakteristiky
Napětí/frekvence 230~/50 Hz 230~/50 Hz 230~/50 Hz
Max. jm. proud A     ventilátory: 1,1 1,1 2,5
Max. jm. proud A     ohřívače: 5,7
11
Příkon ventilátorů 2 x W 120/60/25 120/60/25 250/115/75
Hladina hluku dB (A)
LWA(do sání) 64/58/49* 64/58/49* 68/61/45*
LWA (do výtlaku) 50/44/35* 50/44/35* 55/48/38*
LPA (v 1 m) 47/41/32* 47/41/32* 50/44/35*
Elektrické připojení
Přívod NYM-J 3 x 1,5 mm2 NYM-J 3 x 1,5 mm2 NYM-J 3 x 1,5 mm2
Propojovací vedení k dálk. regulátoru NYM-J 7 x 1,5 mm2 NYM-J 7 x 1,5 mm2 NYM-J 7 x 1,5 mm2
Propojovací vedení k automatickému
dálkovému ovládání, typ AFS (příslušentví)
8 x 0,5 mm2 8 x 0,5 mm2 8 x 0,5 mm2
Zapojení dle schéma č. 575 575 575
- s vícepolohovým spínačem 524,3 523,3 561,2
- s dálkovým řízením typu AFS 526,3 526,4 562,2
Teplota prostředí -20°C až + 40°C -20°C až + 40°C -20°C až + 40°C
Připojení vodního ohřívače PWW
ø 8 mm
Hmotnost ca. kg 50 50 72
* Tyto hodnoty se vztahují ke třem stupňům výkonu. Dle přání je možná regulace spoludodaným provozním regulátorem nebo automatickým dálkovým ovládáním AFS (příslušenství).
1) Při teplotě nasávaného vzduchu 0°C (před ohřívačem) a střední tepůotě otopné vody cca 70°C.
Tabulka 1

Popis pro všechny typy

  • Skříň (obr. 1)
    Z pozinkovaného ocelového plechu, dvojité stěny, vnitřní části s tepelnou a hlukovou izolací 50 mm tlustou (minerální vlnou).

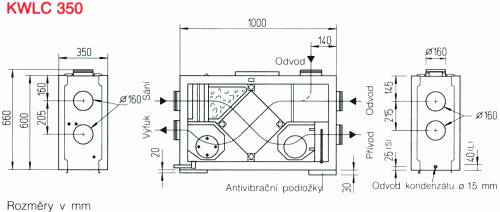

  • Obr. 1

    • Snadný servis a údržba. Boční stěny jsou odnímatelné jednoduchým otevřením třmenů bez nářadí.
    • Jednotka je pružně uložena (proti vibracím) ve spádu - pro odvod kondenzátu při stojatém provedení.

  • Deskový výměník s příčným proudem
    Velkoplošný s velkou účinností (viz charakteristiky), z hliníku, robustní provedení. Proti únikům je na bocích utěsněn. Je jednoduše odnímatelný pro čištění.


  • Letní provoz
    Letní vložka pro přívod chladnějšího venkovního vzduchu v teplých ročních obdobích je součástí dodávky. Jednoduchá výměna za výměník.


  • Doprava vzduchu
    Dva nehlučné úsporné radiální ventilátory pro přívod a odvod vzduchu. Pro čištění jsou lehce vysunovací a jsou vybaveny bezúdržbovými motory s rozběhovými kondenzátory.


  • Přívod a odvod vzduchu
    Na straně přiváděného a odváděného vzduchu je KWLC 350 vybaven dvěma, KWLC 650 jedním hrdlem. Kondenzát je odváděn do kanalizace.


  • Filtrace
    Sériová výbava: na straně venkovního vzduchu hrubý filtr tř. G3 a jemný filtr tř. F5. Na straně odváděného vzduchu je před výměníkem hrubý filtr tř. G3. Všechny filtry jsou pro čištění jednoduše vysunovací.
    • Pro alergiky je na objednávku možné osadit jednotku jemným filtrem proti roztočům tř. F7 (příslušenství).

  • Dohřev
    Při nízkých venkovních teplotách může být přiváděný vzduch přídavně dohříván ohřívači vzduchu.
    • Elektrický ohřívač (typy EH), řízení vestavěným nastavitelným termostatem.
    • Vodní ohřívač PWW (typy WW), ovládání a protizámrazová ochrana na objednávku.

  • Protizámrazová ochrana
    Termostat zabraňuje při teplotách pod nulou zamrznutí výměníku. Vypíná ventilátor na straně sání vzduchu tak dlouho, až je opět dosažena vyšší teplota.

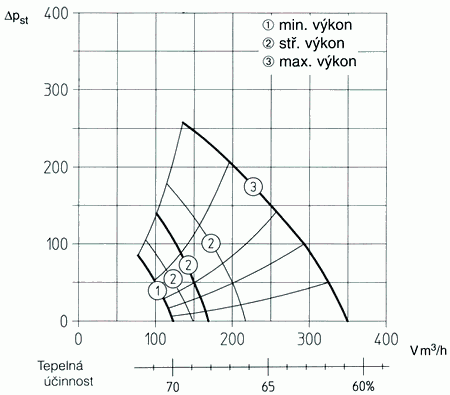

  • Regulace výkonu - obr. 2
    • Pomocí dodávaného 3stupňového vypínače. Provozní stav signalizují kontrolky.
    • Automatické dálkové ovládání (typ AFS, obj. č. 0053, příslušenství) + čas. spínač.
    • Ve spojení se snímačem rozdílu tlaků (typ DDS, obj. č. 0445, příslušenství) je signalizován stav zanesení filtru.



    KWLC 350
    Frekvence Hz Celk. 125 250 500 1k 2k 4k 8k
    LWA do výtlaku dB (A) 50 41 45 43 43 42 38 31
    LWA do sání dB (A) 64 49 55 53 54 61 57 52
    LPA ak. tlaku dB (A) 47 36 41 43 41 38 32 24
    Obr. 2



  • Příslušenství
    Automatické dálkové ovládání Typ AFS (obr. 3)
    Automatické řízení podle nastaveného času a funkcí, nastavitelné na denní program (např. automatické snížení na nejnižší výkon v nepřítomnosti nebo v noci), příp. na týdenní program s individuálním programováním jednotlivých dnů v týdnu (ideální pro byty zaměstnaných lidí, v podnicích nebo v prázdninových apartmánech).
    Obr. 3

    Funkce/indikace:
    • zapnutí, vypnutí, automatický nebo ruční pohon (3stupňový)
    • kontrola filtru (typ DDS, obj. č. 0445)
    • elektrické topení manuálně zapínatelné
    Rozměry v mm (v x š x h 80 x 162 x 44)
    Ohebný tlumič hluku
    • Typ FSD 125
    • Typ FSD 160
    • Typ FSD 250
    Hliníková hadice s oboustranným nástrčným hrdlem, hluková izolace o tl. 25 mm, délka 1 m.
    Obr. 4
    Náhradní filtr, příp. proti roztočům
    Ve třídě G3, F5 resp. F7. Jedno balení = 3 ks
    • ELF-KWLC 3/350
    • ELF-KWLC 5/350
    • ELF-KWLC 7/350
    • ELF-KWLC 3/650
    • ELF-KWLC 5/650
    • ELF-KWLC 7/650
    Přípojné koleno Typ AK 80 - obr. 4
    Z kvalitního plastu. Praktická pomoc při malých tloušťkách zdí či stropů. Šetří místo. Vhodné ve spojení s větracími mřížkami.
    Větrací mřížky
    • Typ ZV 80
    • Typ LGM 80
    • Typ LGM 100
    • Typ LGM 125
    • Typ LGM 160

KWL EC - Vynikající v úspoře energie. Nutnost pro nízkoenergetické domy.

KWL EC - nová generace. Spojení inovované pohonné technologie s vysoce efektivními výměníky tepla vede k vysněnému stupni účinnosti přístroje.

  • vynikající vlastnosti - viz tab. 2
  • EC pohonná technologie
    Elektronické komutované stejnosměrné motory pracují s malou spotřebou elektrického proudu na jedné straně a nejvyšším stupněm působnosti na druhé, rovněž i v pravidelném provozu
  • výkon KWL EC ventilačních přístrojů se zpětným získáváním tepla je možné postupně bez ztrát přizpůsobit na nutnou kapacitu nasazení. 3 provozní stupně řízení jsou pro uživatele volně definovány v rámci 15 charakteristik.
  • inovované konstantní řízení objemu proudu vzduchu způsobuje, že zůstane na každém provozním stupni zachována nastavená přepravní kapacita nezávisle na změněných překážkách (např. znečištěné filtry)
  • efektivní hliníkový výměník tepla ve velkoplošném dimenzování zaručuje společně s úsporným EC ventilátorem vysoký stupeň účinnosti přístroje. Vedení vodičů je možné optimálně nastavit tak, aby byl umožněn vysněný celkový účinnostní stupeň.
  • Kontrola filtrů, sériový, bez zvýšení ceny
    KWL EC přístroje obsahují integrovanou elektronickou kontrolu filtrů (v každém stupni) s optickým ukazatelem na provozním spínači.

Technická data KWL EC 350 s EC technikou

KWL EC 350 s elektrickým ohřívačem s vodním ohřívačem (PWW)
Pro montáž nastojato
Pro montáž naležato
KWL EC 350 EH 0848
pro montáž nastojato, naležato
KWL EC 350 WW 0849
pro montáž nastojato, naležato
Objemový průtok* (pro stupně) Vm3/h ca. 100-300 m3/h v 15 různých stupních (viz charakteristiky) 100-300 m3/h v 15 různých stupních (viz charakteristiky)
Hladina hluku dB (A)
LWA (do sání)
  64 58 49
  64 58 49
LWA (do výtlaku)
  50 44 35
  50 44 35
LPA 1 m
  47 41 32
  47 41 32
Příkon ventilátorů 2 x W*
  76 40 15
  76 40 15
Napětí/frekvence 230-/50 Hz 230-/50 Hz
Max. jm. proud A ventilátory: 0,75 0,75
Max. jm. proud A ohřívače: 5,4 -
Tepelný výkon viz charakterisktiky viz charakteristiky
Tepelná účinnost 1 kW (elektricky) 1,2 kW1
Elektrické připojení
Přívod NYM-J 3 x 1,5 mm2 NYM-J 3 x 1,5 mm2
Propoj. vedení ke stup. spínači NYM-J 7 x 1,5 mm2 NYM -J 7 x 1,5 mm2
Stup. spínač s ext. tepl. spínačem NYM-J 10 x 1,5 mm2
Propoj. vedení k automat. dálkovému
ovládání, typ AFS (příslušenství)
NYM-J 7 x 1,5 mm2 NYM-J 7 x 1,5 mm2
Řídicí vedení AFS spín. box k hodinám 8 x 0,5 mm2 8 x 0,5 mm2
Zapojení dle schéma č.
s vícepolohovým spínačem 759 761
s dálkovým řízením AFS 759 760
Prinzipnaschluss dle přání dle přání
Teplota prostředí -20°C až + 40°C -20°C až +40°C
Připojení vodního ohřívače PWW - f 12 mm
Hmotnost cca kg 50 50
* - Tyto hodnoty se vztahují ke třem stupňům výkonu. Dle přání je možná regulace dodávaným provozním regulátorem nebo automatickým dálkovým ovládáním AFS (příslušenství).
1) Při teplotě nasávaného vzduchu 0°C (před ohřívačem) a střední teplotě otopné vody cca 70°C.
Tabulka 2
